Barramento ISA (Industry Standard Architecture)

O barramento ISA é um padrão não mais utilizado, sendo encontrado apenas em computadores antigos. Seu aparecimento se deu na época do IBM PC e essa primeira versão trabalha com transferência de 8 bits por vez e clock de 8,33 MHz (na verdade, antes do surgimento do IBM PC-XT, esse valor era de 4,77 MHz).

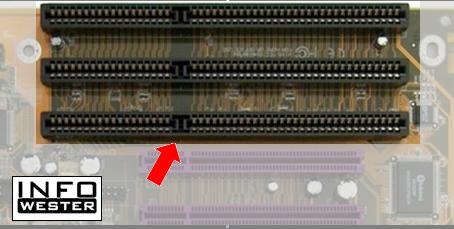

Na época do surgimento do processador 286, o barramento ISA ganhou uma versão capaz de trabalhar com 16 bits. Dispositivos anteriores que trabalhavam com 8 bits funcionavam normalmente em slots com o padrão de 16 bits, mas o contrário não era possível, isto é, de dispositivos ISA de 16 bits trabalharem com slots de 8 bits, mesmo porque os encaixes ISA de 16 bits tinham uma extensão que os tornavam maiores que os de 8 bits, conforme indica a imagem abaixo:

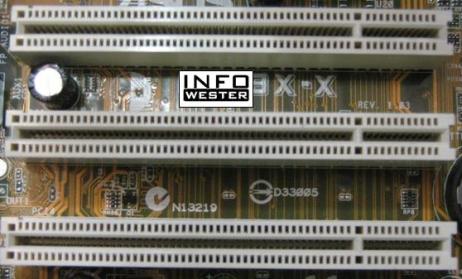

Barramento PCI (Peripheral Component Interconnect)

O barramento PCI surgiu no início de 1990 pelas mãos da Intel. Suas principais características são a capacidade de transferir dados a 32 bits e clock de 33 MHz, especificações estas que tornaram o padrão capaz de transmitir dados a uma taxa de até 132 MB por segundo. Os slots PCI são menores que os slots ISA, assim como os seus dispositivos, obviamente.

Mas, há uma outra característica que tornou o padrão PCI atraente: o recurso Bus Mastering. Em poucas palavras, trata-se de um sistema que permite a dispositivos que fazem uso do barramento ler e gravar dados direto na memória RAM, sem que o processador tenha que "parar" e interferir para tornar isso possível. Note que esse recurso não é exclusivo do barramento PCI.

Barramento PCI-X (Peripheral Component Interconnect Extended)

Muita gente confunde o barramento PCI-X com o padrão PCI Express (mostrado mais abaixo), mas ambos são diferentes. O PCI-X nada mais é do que uma evolução do PCI de 64 bits, sendo compatível com as especificações anteriores. A versão PCI-X 1.0 é capaz de operar nas frequências de 100 MHz e 133 MHz. Nesta última, o padrão pode atingir a taxa de transferência de dados de 1.064 MB por segundo. O PCI-X 2.0, por sua vez, pode trabalhar também com as frequências de 266 MHz e 533 MHz.

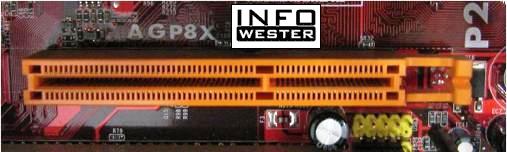

Barramento AGP (Accelerated Graphics Port)

Se antes os computadores se limitavam a exibir apenas caracteres em telas escuras, hoje eles são capazes de exibir e criar imagens em altíssima qualidade. Mas, isso tem um preço: quanto mais evoluída for uma aplicação gráfica, em geral, mais dados ela consumirá. Para lidar com o volume crescente de dados gerados pelos processadores gráficos, a Intel anunciou em meados de 1996 o padrão AGP, cujo slot serve exclusivamente às placas de vídeo.

A primeira versão do AGP (chamada de AGP 1.0) trabalha a 32 bits e tem clock de 66 MHz, o que equivale a uma taxa de transferência de dados de até 266 MB por segundo, mas na verdade, pode chegar ao valor de 532 MB por segundo. Explica-se: o AGP 1.0 pode funcionar no modo 1x ou 2x. Com 1x, um dado por pulso de clock é transferido. Com 2x, são dois dados por pulso de clock.

Em meados de 1998, a Intel lançou o AGP 2.0, cujos diferenciais estão na possibilidade de trabalhar também com o novo modo de operação 4x (oferecendo uma taxa de transferência de 1.066 MB por segundo) e alimentação elétrica de 1,5 V (o AGP 1.0 funciona com 3,3 V). Algum tempo depois surgiu o AGP 3.0, que conta com a capacidade de trabalhar com alimentação elétrica de 0,8 V e modo de operação de 8x, correspondendo a uma taxa de transferência de 2.133 MB por segundo.

Além da alta taxa de transferência de dados, o padrão AGP também oferece outras vantagens. Uma delas é o fato de sempre poder operar em sua máxima capacidade, já que não há outro dispositivo no barramento que possa, de alguma forma, interferir na comunicação entre a placa de vídeo e o processador (lembre-se que o AGP é compatível apenas com placas de vídeo). O AGP também permite que a placa de vídeo faça uso de parte da memória RAM do computador como um incremento de sua própria memória, um recurso chamado Direct Memory Execute.

Barramento PCI Express

O padrão PCI Express (ou PCIe ou, ainda, PCI-EX) foi concebido pela Intel em 2004 e se destaca por substituir, ao mesmo tempo, os barramentos PCI e AGP. Isso acontece porque o PCI Express está disponível em vários segmentos: 1x, 2x, 4x, 8x e 16x . Quanto maior esse número, maior é a taxa de transferência de dados. Como mostra a imagem abaixo, essa divisão também reflete no tamanho dos slots PCI Express:

Barramentos AMR, CNR e ACR

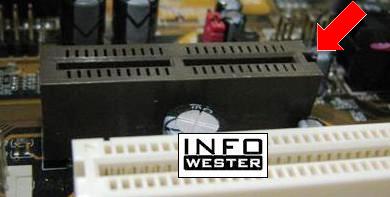

Os padrões AMR (Audio Modem Riser), CNR (Communications and Network Riser) e ACR (Advanced Communications Riser) são diferentes entre si, mas compartilham da ideia de permitir a conexão à placa-mãe de dispositivos Host Signal Processing (HSP), isto é, dispositivos cujo controle é feito pelo processador do computador. Para isso, o chipset da placa-mãe precisa ser compatível. Em geral, esses slots são usados por placas que exigem pouco processamento, como placas de som, placas de rede ou placas de modem simples.

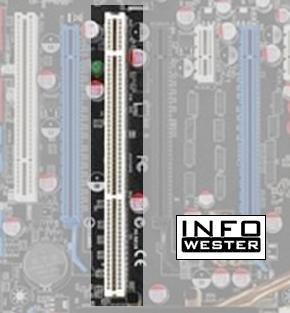

O slot AMR foi desenvolvido para ser usado especialmente para funções de modem e áudio. Seu projeto foi liderado pela Intel. Para ser usado, o chipset da placa-mãe precisava contar com os circuitos AC'97 e MC'97 (áudio e modem, respectivamente). Se comparado aos padrões vistos até agora, o slot AMR é muito pequeno:
