Conectores da Fonte

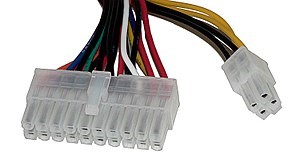

O conector 20 + 4 ATX tem 24 pinos, que pode ser dividido em dois (20 + 4) ou pode ser disposto numa única peça. Os sistemas mais antigos tinham apenas 20 pinos, mas com o avanço da tecnologia os PCs mais novos têm peças inteiras com 24 pinos. Ele é o responsável por levar energia à placa-mãe.

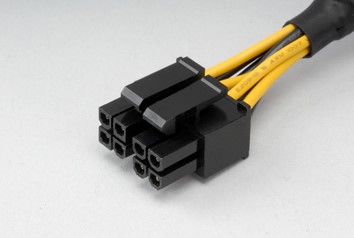

As ATX 2.0 têm um conector de 8 pinos, enquanto as ATX 1.3 e inferiores dispõem de um conector de 4 pinos. Na maioria dos casos, os 8 pinos são divididos em dois conectores, de forma a manter a compatibilidade com as versões anteriores.

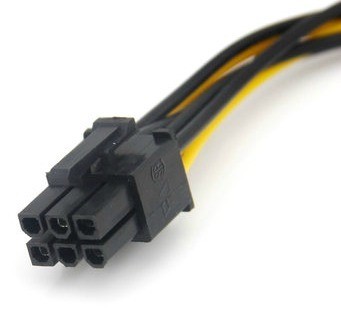

Os slots PCI Express 2.0 entregam 75 W, o que não é suficiente para algumas placas gráficas funcionarem corretamente. Os conectores de 6 pinos dobram essa capacidade, mas algumas placas gráficas precisam de dois deles para obter melhor desempenho.

Parecido com os conectores de 6 pinos PCI Express, o 6 +2 PCI Express consegue levar até 150 W de energia para as placas gráficas. Como os dois pinos adicionais são separados, poderá ser usado também em modelos mais antigos.

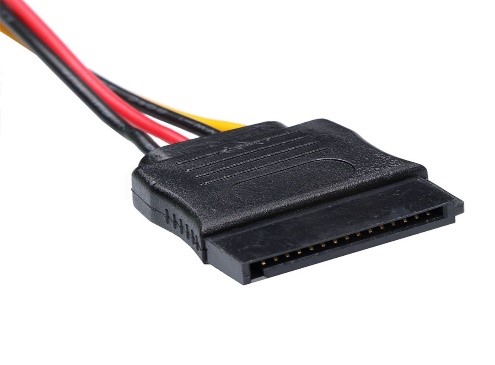

Conector SATA: como o próprio nome indica, esse tipo de conector é necessário para que HDs e drivers do tipo SATA sejam alimentados apropriadamente.

Conector Molex: utilizado principalmente por HDs e drivers mais antigos, esse conector também é utilizado por coolers e outros dispositivos;

Conector Berg: extinto nas fontes atuais, esse conector foi o responsável por alimentar as drivers de disquetes no passado;
